راهنمای جامع و تخصصی جوشکاری استیل ۳۱۰ (نسوز)؛ متالورژی، چالش‌ها و روش‌ها

فولاد ضد زنگ گرید ۳۱۰ (معروف به استیل نسوز) یکی از استراتژیک‌ترین و سخت‌سخت‌ترین آلیاژها در صنایع حرارتی، پتروشیمی، و سیمان است. این آلیاژ به دلیل تحمل دماهای بالای ۱۰۰۰ درجه سانتی‌گراد، کاربرد وسیعی دارد؛ اما وقتی نوبت به جوشکاری استیل ۳۱۰ می‌رسد، متالورژیست‌ها و جوشکاران با یکی از حساس‌ترین فرآیندهای اتصال روبرو می‌شوند.

جوشکاری استیل نسوز ۳۱۰ اصلاً شوخی‌بردار نیست! کوچک‌ترین اشتباه در کنترل حرارت ورودی، انتخاب فیلر متال یا تکنیک جوشکاری، منجر به بروز ترک‌های میکروسکوپی و فاجعه در حین بهره‌برداری می‌شود. در این مقاله تخصصی، دلایل حساسیت بالا و راهنمای کامل جوشکاری این گرید با الکترود (SMAW)، فیلر یا فیلر متال تیگ (GTAW) و سیم‌جوش (GMAW/FCAW) را بررسی می‌کنیم.

بخش اول: چرا جوشکاری استیل گرید ۳۱۰ شوخی‌بردار نیست؟ (آنالیز متالورژیکی)

برای درک علت حساسیت جوشکاری ۳۱۰، ابتدا باید ساختار شیمیایی و فازی این فولاد آستنیتی را بشناسیم. گرید ۳۱۰ حاوی حدود ۲۵ درصد کروم (Cr) و ۲۰ درصد نیکل (Ni) است. این فرمولاسیون فوق‌العاده، مقاومت به اکسیداسیون عالی در دمای بالا را به ارمغان می‌آورد، اما در زمان جوشکاری دو چالش بزرگ ایجاد می‌کند:

۱. پدیده ترک‌خوردگی گرم (Hot Cracking) در حالت انجماد

فولادهای آستنیتی بر خلاف فولادهای کربنی معمولی، فاز فریت ندارند یا مقدار آن بسیار ناچیز است. در جوشکاری استیل‌های معمولی (مانند ۳۰۸ یا ۳۱۶)، وجود ۵ تا ۱۰ درصد فاز فریت در ساختار جوش مانع از ترک‌خوردگی گرم می‌شود؛ زیرا فریت عناصر مزاحمی مثل فسفر (P) و گوگرد (S) را در خود حل می‌کند.

در استیل ۳۱۰، ساختار فلز جوش کاملاً آستنیتی خالص (Fully Austenitic) است. ساختار تمام آستنیتی در حین انجماد حوضچه مذاب تمایل شدیدی به تفکیک عناصر با نقطه ذوب پایین به مرز دانه‌ها دارد. این امر باعث ایجاد یک فیلم مایع نازک در مرز دانه‌ها در مراحل نهایی انجماد شده و با انقباض ناشی از خنک شدن، جوش دچار ترک گرم یا ترک انقباضی می‌شود.

۲. ضریب انبساط حرارتی بالا و هدایت حرارتی پایین

استیل ۳۱۰ گرما را به کندی منتقل می‌کند (رسانایی حرارتی پایین)، اما در اثر حرارت به شدت منبسط می‌شود (ضریب انبساط حرارتی بالا). این تناقض فیزیکی یعنی تجمع شدید حرارت در ناحیه جوش و ایجاد تنش‌های پسماند بسیار بزرگ پس از خنک شدن که خود عامل اصلی اعوجاج (تاب برداشتن) قطعه و ایجاد ترک‌های کششی است.

۳. فاز سیگما (Sigma Phase Embrittlement)

اگر استیل ۳۱۰ در حین جوشکاری بیش از حد داغ شود یا برای مدت طولانی در محدوده دمایی ۶۵۰ تا ۹۰۰ درجه سانتی‌گراد بماند، فازی ترد و شکننده به نام فاز سیگما در مرز دانه‌ها تشکیل می‌شود که مقاومت به ضربه و خوردگی فلز را به شدت نابود می‌کند.

بخش دوم: راهنمای عملی جوشکاری استیل ۳۱۰ با الکترود دستی (SMAW)

جوشکاری برق یا الکترود دستی یکی از رایج‌ترین روش‌ها برای اتصال لوله‌ها و ورق‌های ضخیم استیل ۳۱۰ در محل نصب (Site) یا تعمیرات کوره است.

+-------------------------------------------------------------+ |               الکترود پوشش‌دار استیل ۳۱۰ (E310)              | |   [ مغزی استیل ۳۱۰ ] ---> [ پوشش رتیلی یا قلیایی (فلاکس) ]     | +-------------------------------------------------------------+

۱. انتخاب الکترود مناسب

برای جوشکاری این گرید باید از الکترودهای کلاس AWS A5.4 E310-15 (پوشش قلیایی/پایه آهکی) یا E310-16 (پوشش رتیلی/اسیدی) استفاده شود.

• الکترود E310-15 (قلیایی): بهترین گزینه برای پاس‌های ریشه و جوشکاری‌های تحت تنش بالا است. این الکترود هیدروژن بسیار کمتری تولید کرده و مقاومت جوش به ترک‌خوردگی گرم را افزایش می‌دهد، اما کاربری آن سخت‌تر بوده و ظاهر جوش خشن‌تری دارد.
• الکترود E310-16 (رتیلی): پایداری قوس بهتری دارد، پاشش آن کمتر است و گرده جوش تمیزتری ایجاد می‌کند. برای پاس‌های پرکننده (Filler) در موقعیت‌های تخت و افقی مناسب است.

۲. تکنیک‌های طلایی در روش SMAW

• پیش‌گرمایی ممنوع: برخلاف فولادهای آلیاژی سخت‌شونده، استیل ۳۱۰ به هیچ عنوان نباید پیش‌گرم (Preheat) شود. دمای اولیه قطعه باید در حد دمای محیط (حدود ۲۰ درجه سانتی‌گراد) باشد.
• کنترل دمای بین‌پاسی (Interpass Temperature): دمای قطعه بین هر پاس جوشکاری نباید از ۱۰۰ تا حداکثر ۱۵۰ درجه سانتی‌گراد بالاتر برود. استفاده از دماسنج‌های لیزری یا گچ‌های حرارتی الزامی است. اگر قطعه داغ است، جوشکاری را متوقف کنید تا خنک شود.
• آمپر پایین و سرعت بالا: با کمترین آمپر ممکن کار کنید تا حرارت ورودی (Heat Input) به حداقل برسد. حرارت بالا یعنی مرگ جوش ۳۱۰.
• جوشکاری بدون نوسان (Weaving): از نوسان دادن (حرکت زیگزاگی) الکترود خودداری کنید. جوشکاری باید به صورت مستقیم (Stringer bead) و با پهنای کم انجام شود.
• تمیزکاری بین‌پاسی: شلاک یا گل جوش در هر پاس باید به طور کامل با چکش و فرچه سیمی استنلس استیل (مخصوص استیل و بدون آلودگی کربنی) پاک شود. باقی ماندن سرباره باعث ایجاد آخال و حفره در پاس بعدی می‌شود.

بخش سوم: راهنمای عملی جوشکاری استیل ۳۱۰ با فیلر تیگ (GTAW)

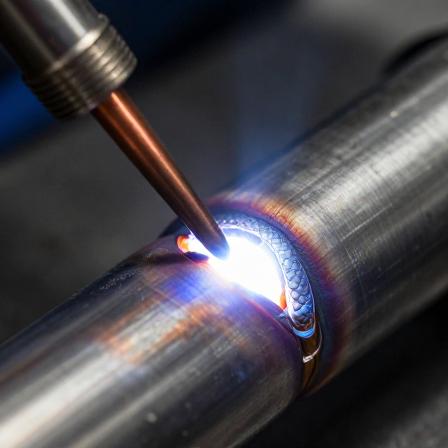

روش TIG یا آرگون دقیق‌ترین و باکیفیت‌ترین روش برای جوشکاری لوله‌ها، تجهیزات صنایع غذایی، کوره و صفحات نازک استیل ۳۱۰ است. در این روش کنترل کاملی روی حوضچه مذاب وجود دارد.

       تنگستن (غیر مصرفی)             |             v       \   /   /        \ | /     <--- گاز محافظ آرگون خالص (Argon 99.99%)        (===)      /       \   <--- فیلر متال ER310 (اضافه شدن دستی)     ===========     [حوضچه مذاب]

۱. انتخاب فیلر متال مناسب (TIG Rod)

سیم‌جوش شاخه‌ای (فیلر) مورد استفاده باید دارای استاندارد AWS A5.9 ER310 باشد. این فیلر ترکیب شیمیایی کاملاً منطبق بر فلز پایه دارد (۲۵٪ کروم، ۲۰٪ نیکل). برای بهبود مقاومت به ترک در موارد خاص، گاهی از فیلرهای آلیاژ پایه نیکل مانند Inconel 82 (ERNiCr-3) استفاده می‌شود که به دلیل ظرفیت حل‌کنندگی بالاتر عناصر مزاحم، خطر ترک‌خوردگی گرم را تقریباً به صفر می‌رساند.

۲. نکات حیاتی در جوشکاری آرگون ۳۱۰

• گاز محافظ با خلوص بالا: از گاز آرگون با خلوص حداقل ۹۹.۹۹٪ استفاده کنید. دبی گاز باید دقیقاً تنظیم شود (حدود ۸ تا ۱۲ لیتر بر دقیقه) تا از اکسید شدن تنگستن و حوضچه جوش جلوگیری شود.
• حفاظت از پشت جوش (Back Purging): در جوشکاری لوله‌ها یا اتصالات جناغی، حتماً باید داخل لوله یا پشت ورق با گاز آرگون دمش (Purge) شود. بدون پشت‌پشتیبانی آرگون، ریشه جوش به شدت اکسید شده و ساختاری شبیه به «گل کلم» پیدا می‌کند که فاقد هرگونه خواص مکانیکی است.
• استفاده از الکترود تنگستن مناسب: تنگستن‌های توریم‌دار (قرمز) یا سریم‌دار (خاکستری) با سنگ‌زنی دقیق نوک تیز بهترین کیفیت قوس را ارائه می‌دهند.
• تکنیک قطع قوس: در انتهای خط جوش، هرگز تورچ را ناگهان برندارید. دکمه شیب نزولی جریان (Slope Down) دستگاه را فعال کنید تا حوضچه انتهای جوش (Crater) به آرامی منجمد شود و ترک ستاره‌ای در انتهای کار ایجاد نشود.

بخش چهارم: راهنمای جوشکاری استیل ۳۱۰ با سیم‌جوش میگ و توپودری (GMAW / FCAW)

برای پروژه‌های ضخیم و با حجم کاری بالا که سرعت کار اولویت دارد، از روش‌های نیمه‌اتوماتیک با سیم‌جوش کلاف (روی قرقره) استفاده می‌شود.

۱. روش MIG (GMAW) با سیم‌جوش کربن‌دی‌اکسید/آرگون

• سیم‌جوش مصرفی: سیم‌جوش کلاف با استاندارد ER310.
• گاز محافظ: در این روش نباید از گاز CO2CO_2CO2​ خالص استفاده کرد؛ زیرا باعث کربن‌دهی (Carburization) به جوش و کاهش مقاومت به خوردگی استیل می‌شود. بهترین گاز محافظ، مخلوط آرگون + ۱ تا ۲ درصد اکسیژن یا آرگون + ۲ تا ۵ درصد CO2CO_2CO2​ است.
• حالت انتقال فلز: انتقال فلز به روش اسپری (Spray Transfer) یا پالس (Pulsed-Arc) برای کاهش پاشش و کنترل بهینه حرارت ورودی پیشنهاد می‌شود.

۲. روش توپودری (FCAW) برای استیل ۳۱۰

• سیم‌جوش توپودری: سیم‌جوش‌های توپودری مانند E310T0-1 یا E310T1-1/4 حاوی فلاکس داخلی هستند که وظیفه حفاظت و آلیاژسازی مجدد را دارند.
• مزیت: سرعت رسوب بسیار بالا و ظاهر جوش بسیار صاف و نفوذ عمیق در ورق‌های ضخیم کوره.
• نکته سئو و کارگاهی: حتماً از برندهای معتبری همچون Kiswel یا Hyundai که پایداری شیمیایی فلاکس داخلی آن‌ها تضمین شده است استفاده کنید تا ناخالصی‌های فسفر و گوگرد در حوضچه مذاب به حداقل برسد.

بخش پنجم: چک‌لیست طلایی برای جلوگیری از شکست در جوشکاری استیل ۳۱۰

اگر می‌خواهید جوش شما تست‌های غیرمخرب (مانند تست رادیوگرافی RT یا مایعات نافذ PT) را با موفقیت پاس کند، این ۵ قانون را روی دیوار کارگاه بنویسید:

1. تمیزی مطلق (Zero Contamination): محل جوش را تا فاصله ۲۵ میلی‌متری از هر طرف با حلال‌های صنعتی (مانند استون) از چربی، روغن، رنگ و رطوبت پاک کنید. عناصر هیدروکربنی در دمای جوشکاری با کروم ترکیب شده و کربید کروم تشکیل می‌دهند که باعث خوردگی مرزدانه‌ای می‌شود.
2. کنترل اکید ابعاد ریشه (Fit-up): فاصله دهانه ریشه (Root Gap) و ضخامت پیشانی جوش (Root Face) باید کاملاً یکنواخت باشد تا نیاز به پر کردن بیش از حد با حرارت بالا نباشد.
3. حرارت ورودی (Heat Input) زیر 1.5 kJ/mm1.5 \text{ kJ/mm}1.5 kJ/mm: فرمول محاسبه حرارت ورودی به شرح زیر است:

Heat Input=Voltage×Amperage×60Travel Speed×1000\text{Heat Input} = \frac{\text{Voltage} \times \text{Amperage} \times 60}{\text{Travel Speed} \times 1000}Heat Input=Travel Speed×1000Voltage×Amperage×60​

برای استیل ۳۱۰ این مقدار باید همواره زیر ۱.۵ کیلوژول بر میلی‌متر نگه داشته شود.

1. تست مایع نافذ (PT) پاس به پاس: به دلیل پتانسیل بالای استیل ۳۱۰ در ایجاد میکروترک‌ها، پس از هر پاس جوشکاری (به خصوص در ضخامت‌های بالا) انجام تست PT برای اطمینان از عدم وجود ترک‌های سطحی بسیار توصیه می‌شود.
2. عملیات حرارتی پس از جوشکاری (PWHT): به طور کلی استیل ۳۱۰ پس از جوشکاری نیازی به عملیات حرارتی ندارد. اما اگر قطعه کار در معرض محیط‌های به شدت خورنده دما بالا قرار دارد، عملیات آنیل انحلال (Solution Annealing) در دمای ۱۰۵۰ تا ۱۱۵۰ درجه سانتی‌گراد و خنک‌سازی سریع در آب به منظور حل کردن کاربیدهای رسوب‌کرده توصیه می‌شود.

مقایسه کاربردی روش‌های جوشکاری استیل نسوز ۳۱۰

content_copy

نتیجه‌گیری و جمع‌بندی

جوشکاری استیل گرید ۳۱۰ به دلیل ساختار متالورژیکی تمام آستنیتی و ریسک بالای ترک‌خوردگی گرم، یکی از پیچیده‌ترین فرآیندها در صنایع نسوز است. موفقیت در این فرآیند در گرو سه اصل است: تمیزکاری فوق‌العاده سطح، کنترل سخت‌گیرانه دمای بین‌پاسی (زیر ۱۵۰ درجه)، و استفاده از فیلر متال‌های استاندارد و باکیفیت استاندارد ER310 یا E310 از برندهای معتبر. با رعایت دقیق دستورالعمل‌های ذکر شده در این مقاله، سازه‌های فلزی شما پایداری و طول عمر بی‌نظیری در دماهای بالای کارکرد کوره خواهند داشت.
