راهنمای جامع Run-off Tabs و Run-on Tabs در جوشکاری؛ اصول، کاربردها و نقش کلیدی در کنترل عیوب متالورژیکی

در مهندسی ساخت و سازه‌های فلزی، دستیابی به جوش‌های با کیفیت بالا و عاری از هرگونه عیب ساختاری در ابتدا و انتهای اتصالات، یکی از بزرگ‌ترین چالش‌های اپراتورهای جوشکاری و مهندسان ناظر است. به دلیل ماهیت دینامیکی شروع و پایان قوس الکتریکی، فازهای گذار حرارتی و نوسانات جریان، ابتدا و انتهای یک خط جوش همواره مستعدترین نقاط برای ایجاد عیوب کشنده‌ای همچون ترک‌های دهانه (Crater Cracks)، عدم ذوب کافی (Lack of Fusion)، تخلخل (Porosity) و آخال‌های سرباره (Slag Inclusions) هستند.

یکی از کارآمدترین، ساده‌ترین و در عین حال حیاتی‌ترین راه‌حل‌های مهندسی برای غلبه بر این مشکل، استفاده از Run-on Tabs (پلیت‌های شروع جوش) و Run-off Tabs (پلیت‌های پایان جوش) است. در این مقاله تخصصی، به بررسی همه‌جانبه متالورژیکی، استانداردهای بین‌المللی (AWS و EN)، الزامات اجرایی و نقش این تجهیزات کمکی در کیفیت اتصالات جوشی می‌پردازیم.

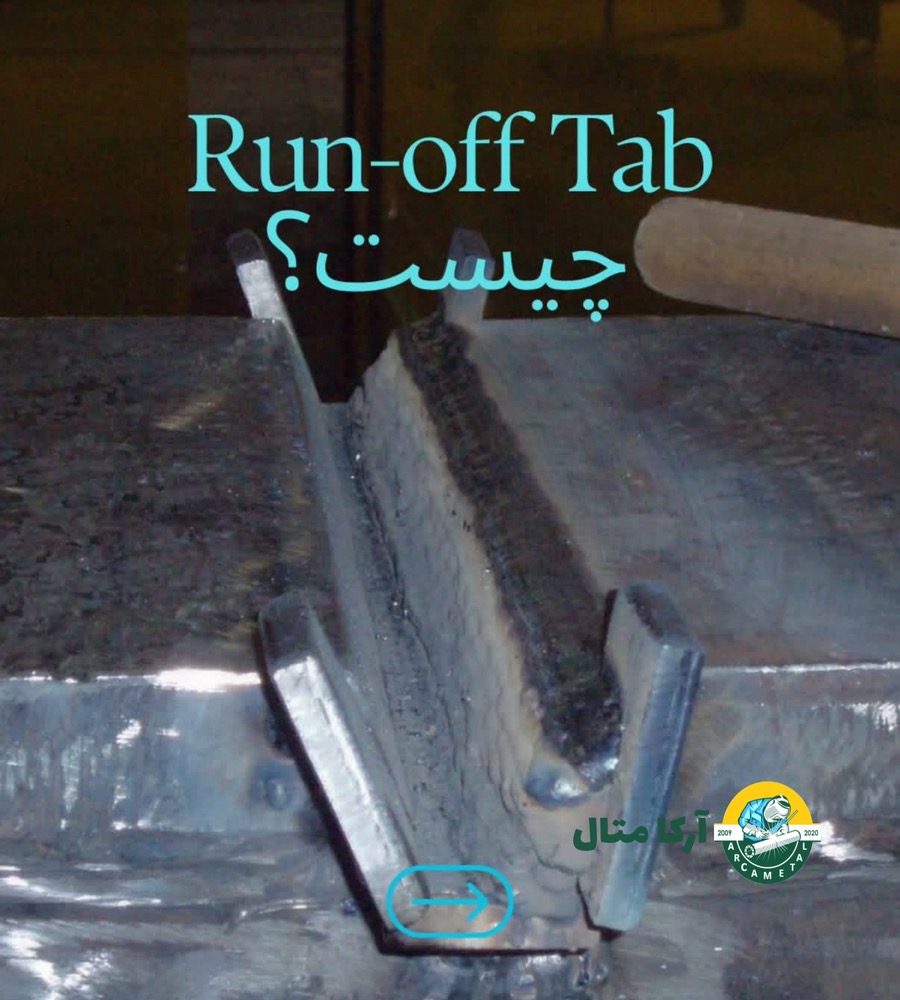

۱. Run-on Tab و Run-off Tab چیست؟ (تعریف فنی و ساختار)

در اصطلاح کارگاهی و استانداردهای جوشکاری، Run-on/Run-off Tabs (که گاهی به آن‌ها Extension Plates یا پلیت‌های امتداد دهنده نیز گفته می‌شود) قطعات فلزی کوچکی از جنس فلز پایه هستند که به طور موقت به ابتدا و انتهای مسیر اتصال اصلی متصل (معمولاً خال‌جوش) می‌شوند.

Run-on Tab (پلیت شروع): قطعه فلزی اضافی است که در ابتدای درز جوش قرار می‌گیرد تا قوس الکتریکی روی آن ایجاد (Strike) شده و پیش از رسیدن به قطعه کار اصلی، پایداری قوس، حرارت ورودی (Heat Input) و نرخ رسوب الکترود/سیم به تعادل برسد.

Run-off Tab (پلیت پایان/خروج): قطعه فلزی اضافی است که در انتهای درز جوش نصب می‌شود تا انتهای قوس جوشکاری، حوضچه مذاب نهایی و حفره انقباضی حاصل از خاموش شدن قوس (Crater) به خارج از محدوده قطعه کار اصلی هدایت و روی این پلیت کمکی تخلیه شود.

با استفاده از این قطعات کمکی، تمامی عیوب فیزیکی و متالورژیکی ناشی از ناپایداری‌های فاز شروع و پایان جوشکاری، عملاً روی صفحات فرعی متصل شده رخ می‌دهند و پس از اتمام کار، این صفحات بریده و دور ریخته می‌شوند. نتیجه این امر، یک خط جوش کاملاً یکنواخت، ذوب‌شده و بدون نقص در سرتاسر طول قطعه کار اصلی است.

۲. چرا ابتدا و انتهای جوش مستعد عیب هستند؟ (دیدگاه متالورژیکی)

برای درک اهمیت عملکرد Run-off/Run-on Tabs، باید به پدیده‌های فیزیکی و متالورژیکی رخ‌داده در لحظات اولیه و پایانی ایجاد قوس الکتریکی نگاهی بیندازیم:

الف) ناپایداری شروع قوس و عدم ذوب (Lack of Fusion)

در ثانیه‌های اولیه شروع جوشکاری، الکترود و فلز پایه هر دو سرد هستند. به دلیل عدم وجود حرارت کافی (پیش‌گرم موضعی ناشی از قوس)، انرژی حرارتی ورودی صرف گرم کردن اولیه فلز پایه می‌شود. در این فاز گذار:

پایداری قوس الکتریکی هنوز به حد بهینه نرسیده است.

گاز محافظ (در روش‌های GMAW/FCAW/GTAW) یا پوشش الکترود (در SMAW) هنوز به طور کامل اتمسفر دور حوضچه را ایزوله نکرده است که منجر به حبس اکسیژن و نیتروژن و در نتیجه ایجاد تخلخل (Porosity) می‌شود.

فلز پرکننده ذوب می‌شود اما به دلیل سرد بودن دیواره‌های شیار قطعه اصلی، پدیده عدم ذوب دیواره (Lack of Side-Wall Fusion) رخ می‌دهد.

ب) پدیده انقباض و ترک دهانه انتهای جوش (Crater Crack / Hot Crack)

وقتی جوشکار به انتهای خط جوش می‌رسد و ناگهان قوس را قطع می‌کند، منبع حرارتی فوراً قطع می‌شود. این قطع ناگهانی منجر به موارد زیر می‌گردد:

انجماد سریع: حوضچه مذاب به سرعت از کناره‌ها به سمت مرکز منجمد می‌شود.

تشکیل حفره انقباضی (Shrinkage Cavity): از آنجا که فلز منجمد شده حجم کمتری نسبت به مذاب دارد، در مرکز نقطه پایانی یک حفره (Crater) عمیق شکل می‌گیرد.

ترک گرم اتمسفری: به دلیل کشش‌های انقباضی شدید در لحظه انجماد آخر و نبود مذاب کافی برای پر کردن فضاهای خالی، ترک‌های ستاره‌ای یا طولی ملقب به ترک دهانه (Crater Crack) پدیدار می‌شوند که تحت بارگذاری‌های دینامیکی به سرعت رشد کرده و کل سازه را با شکست مواجه می‌کنند.

۳. نقش کلیدی Run-off Tabs در جلوگیری از عیوب جوش

نصب اصولی صفحات کمکی آغاز و پایان جوش، چندین مزیت مهندسی بسیار مهم را به همراه دارد:

حذف کامل تخلخل‌های شروع جوش: با زدن قوس روی Run-on Tab، گاز محافظ جریان یافته و اکسیژن اتمسفر اطراف تخلیه می‌شود؛ بنابراین عیوب گازی اولیه خارج از قطعه کار اصلی رخ می‌دهند.

تضمین نفوذ کامل در ابتدا و انتهای اتصال: اتصال در تمام طول قطعه کار اصلی دارای سطح مقطع کامل و نفوذ ۱۰۰ درصدی (Complete Joint Penetration - CJP) خواهد بود؛ زیرا فازهای ناقص شروع و پایان به صفحات کمکی منتقل شده‌اند.

انتقال حفره انقباضی (Crater): انتهای جوش که ضعیف‌ترین بخش متالورژیکی است، به طور کامل روی Run-off Tab قرار می‌گیرد.

کاهش نرخ خنک شدن انتهای جوش: حجم فلز کمکی از کاهش ناگهانی دما در لبه‌های انتهای قطعه کار اصلی جلوگیری کرده و احتمال تشکیل فازهای سخت و شکننده مارتنزیتی را کاهش می‌دهد.

۴. الزامات متالورژیکی و استانداردهای طراحی Run-off Tabs

استفاده از صفحات امتداد دهنده جوش دارای قوانین مهندسی دقیقی است. بر اساس استانداردهای مرجع نظیر AWS D1.1 (Structural Welding Code - Steel) و EN ISO 15614، الزامات زیر باید به دقت رعایت شوند:

تطابق متالورژیکی جنس ورق

جنس ورق‌های Run-on و Run-off باید دقیقاً مشابه با جنس فلز پایه اصلی (یا از یک گروه آلیاژی سازگار) باشد. به عنوان مثال، اگر قطعه اصلی از جنس فولاد ساختمانی ST52 است، صفحات کمکی نیز باید از ورق ST52 یا معادل آن تهیه شوند.

علت: استفاده از فولادهای متفرقه یا با کربن بالاتر می‌تواند باعث نفوذ عناصر ناخواسته و آلیاژی مخرب به داخل حوضچه مذاب اتصال اصلی شده و چقرمگی ضربه یا مقاومت به ترک جوش اصلی را تحت تأثیر قرار دهد.

ابعاد و ضخامت صفحات

ضخامت صفحات کمکی: ضخامت صفحات کمکی باید دقیقاً برابر با ضخامت ورق‌های متصل‌شونده اصلی باشد تا توزیع حرارت و رفتار انتقال حرارت در زمان جوشکاری یکنواخت باقی بماند.

طول صفحات: طول این پلیت‌ها معمولاً بین ۵۰ تا ۷۵ میلی‌متر (۲ تا ۳ اینچ) و عرض آن‌ها باید متناسب با عرض شیار جوشکاری طراحی شود تا فضای کافی برای پایدار شدن و هدایت کامل خروجی قوس وجود داشته باشد.

آماده‌سازی لبه‌ها (Groove Design)

طرح شیار و زاویه پخ‌سازی (Bevel Angle) روی صفحات Run-on و Run-off باید در امتداد و کاملاً مشابه با طرح اتصال (WPS) قطعه اصلی باشد. هرگونه ناپیوستگی در هندسه پخ، مانع حرکت روان تورچ یا دست جوشکار شده و عیوب هندسی ایجاد می‌کند.

۵. راهنمای گام به گام نصب، اجرا و جداسازی Run-off Tabs

[ Run-on Tab ] ====> [ قطعه کار اصلی (Main Plate) ] ====> [ Run-off Tab ]  (شروع جوش)               (منطقه جوش بدون عیب)               (خاتمه و دپوی عیوب)

مرحله اول: آماده‌سازی و هم‌راستایی (Alignment)

صفحات کمکی را در ابتدا و انتهای درز اتصال قرار دهید. با استفاده از فیکسچرهای مناسب، مطمئن شوید که هیچ‌گونه پله‌شدگی (Misalignment) بین سطح قطعه اصلی و صفحات وجود ندارد.

مرحله دوم: خال‌جوش زدن (Tack Welding)

صفحات را به قطعه اصلی خال‌جوش بزنید. خال‌جوش‌ها ترجیحاً باید در خارج از مسیر شیار جوش اصلی (مثلاً در پشت ورق یا ریشه بیرونی) زده شوند تا در جوشکاری پاس ریشه (Root Pass) اختلالی ایجاد نکنند.

مرحله سوم: انجام فرآیند جوشکاری

جوشکاری را از روی Run-on Tab آغاز کنید. بگذارید قوس کاملاً تثبیت شود، سپس به آرامی وارد مرز قطعه اصلی شوید. مسیر را تا انتهای قطعه اصلی ادامه داده و بدون قطع کردن قوس، آن را روی Run-off Tab هدایت کرده و در آنجا قوس را قطع کنید.

مرحله چهارم: جداسازی صفحات (Removal)

پس از اتمام کامل جوشکاری و خنک شدن قطعه، صفحات کمکی باید جدا شوند. روش‌های جداسازی عبارتند از:

برش مکانیکی (اره، سنگ فرز یا گیوتین): روش ارجح و بدون آسیب حرارتی.

برش حرارتی (هواگاز یا پلاسما): باید با دقت بالا و رعایت فاصله ایمنی انجام شود تا به فلز پایه آسیب نرسد.

نکته مهم: شکستن صفحات با ضربه چکش (Hammering) به شدت ممنوع است، زیرا این کار باعث ایجاد ترک‌های مویی میکروسکوپی در مرز اتصال اصلی می‌شود.

مرحله پنجم: سنگ‌زنی و پرداخت لبه‌ها (Grinding & Finishing)

پس از جداسازی صفحات، لبه‌های ابتدا و انتهای قطعه کار اصلی باید کاملاً سنگ‌زنی شوند تا هم‌سطح ورق اصلی شده و هرگونه پلیسه یا ناهمواری برطرف گردد. در نهایت، انجام تست غیرمخرب (NDT) مانند تست ذرات مغناطیسی (MT) یا مایعات نافذ (PT) روی لبه‌های بریده‌شده الزامی است.

۶. مقایسه کارکرد در فرآیندهای مختلف جوشکاری

فرآیند جوشکاری سطح نیاز به Run-off Tabدلیل اهمیت جوشکاری زیر پودری (SAW)بسیار بالا (حیاتی)به دلیل نرخ رسوب بسیار بالا و حجم زیاد مذاب، کنترل حوضچه در لبه‌ها بدون پلیت کمکی غیرممکن است.جوشکاری با گاز محافظ (GMAW / FCAW)بالا پایداری اولیه گاز محافظ و جلوگیری از تخلخل‌های کروی در پاس اول نیاز به لوح شروع دارد.جوشکاری الکترود دستی (SMAW)متوسط به بالا بیشتر برای اتصال مقاطع ضخیم ساختمانی (مانند ستون‌های باکس) و اتصالات نفوذی تیرها کاربرد دارد.جوشکاری آرگون (GTAW/TIG)متوسط به دلیل سرعت پایین و کنترل دستی عالی حوضچه، نیاز کمتری دارد اما در کاربردهای هوافضا و لوله‌های ضخیم آلیاژی همچنان الزامی است.

۷. جایگزین‌های Run-off Tabs و زمان استفاده از آن‌ها

۱. کفشک‌ها یا پشت‌بندهای مسی (Copper Backing / Run-off Blocks)

بلوک‌های مسی به دلیل رسانایی حرارتی فوق‌العاده بالا و عدم ذوب‌شدن در دمای قوس فولاد، می‌توانند به عنوان تکیه‌گاه موقت در انتهای جوش استفاده شوند. فلز مذاب به مس نمی‌چسبد و به راحتی جدا می‌شود. اما این روش به دلیل احتمال نفوذ مس به فولاد و ایجاد "تردی مسی" (Copper Embrittlement) در حساسیت‌های بالا محدودیت دارد.

۲. تکنیک کاهش جریان قوس (Crater Fill Control)

در دستگاه‌های جوشکاری مدرن، قابلیتی به نام Down-Slope یا Crater Fill تعبیه شده است. با فعال‌سازی این سیستم، در لحظه پایان جوشکاری، جریان به طور تدریجی کاهش می‌یابد تا مذاب فرصت کافی برای انجماد بدون ایجاد حفره انقباضی داشته باشد. این روش الکترونیکی تا حدی نیاز به Run-off Tab را در کارهای سبک کاهش می‌دهد، اما هرگز جایگزین صددرصدی نفوذ کامل لبه به لبه در پروژه‌های سنگین سازه‌ای (مانند پل‌سازی) نیست.

۸. بررسی استاندارد AWS D1.1 در خصوص Run-off Tabs

استاندارد انجمن جوشکاری آمریکا (AWS) الزامات بسیار سخت‌گیرانه‌ای برای این تجهیزات دارد:

بند AWS D1.1 - Section 5.31: صراحتاً بیان می‌دارد که برای تمامی اتصالات لب‌به‌لب با نفوذ کامل (CJP Groove Welds) که تحت بارهای کششی یا خمشی دینامیکی قرار دارند، استفاده از Run-on و Run-off Tabs الزامی است.

بر اساس این استاندارد، هیچ جوشکاری مجاز نیست قوس را مستقیماً روی لبه انتهایی ورق کار اصلی قطع کند؛ مگر اینکه با روش‌های تأییدشده مهندسی ثابت شود که عیوب انتهایی به طور کامل برطرف یا تراشیده می‌شوند.

نتیجه‌گیری

استفاده از Run-on Tabs و Run-off Tabs شاید در نگاه اول به عنوان یک کار اضافی و هزینه‌بر در کارگاه‌های اسکلت فلزی به نظر برسد، اما از نظر متالورژیکی و کنترل کیفیت جوش، یکی از حیاتی‌ترین اقدامات پیشگیرانه است. این قطعات ساده با انتقال عیوب ذاتی شروع و پایان قوس به خارج از محدوده قطعه کار اصلی، سلامت ساختاری سازه را در برابر بارهای خستگی و ضربه‌ای تضمین می‌کنند. هزینه‌کرد اندک برای تهیه، نصب و سنگ‌زنی این صفحات کمکی، کارفرما را از هزینه‌های سرسام‌آور تعمیرات بعدی، شکست‌های فاجعه‌بار سازه و رد شدن در تست‌های غیرمخرب (NDT) نجات می‌دهد.
