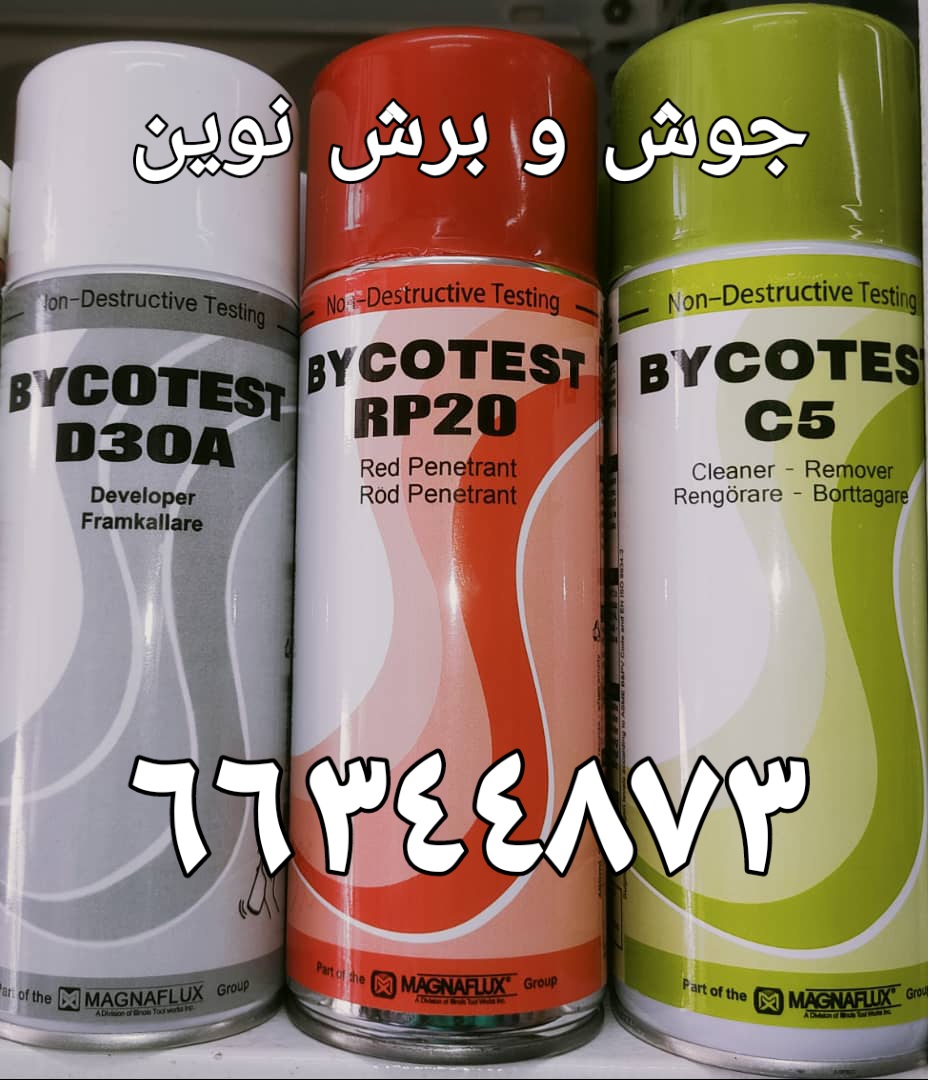

اسپری بازرسی جوش

فروشگاه جوش و برش نوين

بازرسي با مايع نافذ يكي از روشهايي است كه مي‌تواند براي عيب يابي تعداد وسيعي از قطعات مورد استفاده قرار گيرد، به شرطي كه عيبها به صورت شکستگي در سطح قطعه ظاهر شوند. اساس روش بر اين است كه مايع نافذ بر اثر خاصيت مويينگي به درون تركهاي سطحي نفوذ كرده
و پس از يك مرحله ظهور، هر عيبي كه به شكل ترك يا شكستگي در سطح قطعه وجود دارد، با چشم رويت مي‌شود. براي بهتر ديده شدن اين تركها، مايع نافذ معمولاً به رنگهاي روشن و قابل ديد بوده و يا به ماده فلورسنت آغشته مي‌شود.
در حالت اول معمولاً براي رنگين نمودن مايع از رنگ قرمز استفاده مي‌شود كه با نور طبيعي يا نور مصنوعي قابل ديد مي‎باشد، ولي در حالت دوم براي ديدن تركها و درزها بايد از نور فرابنفش استفاده شود .
در گذشته براي آشکارسازي ترکهاي لعاب از دوده استفاده مي‎شد به طوري که دوده به وسيله ترکها جذب، و بدين ترتيب طرح کلي ترکها به آساني قابل رويت مي‎گرديد. سرانجام اين شيوه بازرسي به ابزاري براي کارهاي تزئيناتي تبديل شد .
مراحل بازرسي
بازرسي با مايع نافذ داراي پنج مرحله به شرح زير است :
تميزکاري سطح :
درصد عمده‎اي از اطمينان تست به تميزکاري و آماده سازي سطوح مورد بازرسي بستگي دارد. در صورت وجود آلودگي در سطح، به دليل عدم امکان نفوذ مايع نافذ، بعضي از نقصها پنهان مي‎مانند و يا به دليل واکنش نفوذ کننده
با برخي از آلودگيهاي سطح، قابليت نفوذ کاهش مي‎يابد. در اين مرحله بايد هرگونه آلودگي از روي سطح پاک شود. نوع تميزکاري به نوع آلودگي و تعداد قطعات مورد بازرسي بستگي دارد. لايه‎هاي اکسيدي، پوسته‎هاي جوشکاري و نظاير آن را مي‎توان
توسط برسکاري، شن‎پاشي و يا استفاده از مواد ساينده ديگر برطرف نمود. براي پاک کردن روغن، چربي، براده و نظاير اين نوع آلودگيها مي‎توان از مواد شوينده‎اي نظير پودرهاي شوينده صنعتي، بخار پر فشار آب و يا مواد شيميايي حلال مانند استن يا الکل استفاده نمود .
اعمال مايع نافذ :
پس از آماده سازي سطح، مايع نافذ به سطح اعمال مي‎شود. طي اين مرحله بايد لايه نازکي از مايع به صورت يکنواخت بر روي سطح ايجاد گردد و اين لايه بايد مدت زماني بر روي سطح باقي بماند تا نفوذ آن به درون نقصهاي سطحي کامل باشد. مدت زمان مورد نياز براي نفوذ را زمان نفوذ مي‎نامند. مايع نافذ از نظر ديده شدن به دو دسته همراه با مواد رنگي و همراه با مواد فلوئورسان تقسيم مي‎شود و زمان نفوذ براي آن از 20 ثانيه تا 30 دقيقه متغير است. زمان نفوذ بر اساس حساسيت مورد نياز تعيين مي‎شود و معمولاً در حدود 15 دقيقه است. انتخاب روش اعمال مايع به اندازه، شکل و تعداد قطعات بستگي دارد و مي‎توان با توجه به شرايط ذکر شده از روشهاي سيلابي، غوطه‎وري، قلم‎مو و اسپري استفاده نمود .
حذف مايع نافذ اضافي :
در اين مرحله مايع نافذ اضافي بايد از سطح پاک شود. بايد دقت شود تا شرايطي ايجاد نگردد که عيوب نيز از مايع نافذ تخليه شوند. اين مرحله حد بهينه دارد و در صورتي که بيشتر از آن انجام شود، عيوب نيز از مايع نافذ پاکسازي خواهند شد و اگر کمتر از آن انجام شود، قسمتهاي سالم که مايع نافذ از آن پاک نشده است به صورت معيوب شناخته مي‎شوند. حذف مايع نافذ اضافي با استفاده از مواد پاک کننده مخصوص به همان مايع نافذ انجام مي‎شود و معمولاً به صورت اسپري بر روي سطح اعمال شده و توسط يک دستمال پاک مي‎شود .
اعمال ماده ظاهرساز :
اين مرحله براي آشکار شدن کامل نقصها به کار مي‎رود. معمولاً ماده ظاهرساز به صورت پودر بسياز ريز سفيد رنگ است و مي‎توان آن را به صورت پاشش دستي توسط مايعي که پودر در آن حل شده است و يا توسط يک اسپري به سطح اعمال نمود. ماده ظاهر ساز با جذب مايع نفوذ کننده از درون نقصها باعث ظهور عيوب مي‎شود ولي به دليل پخش اندک مايع نفوذ کننده در ظاهر ساز، پهناي ظاهري نقص بزرگتر از اندازه واقعي آن ديده مي‎شود .
از ويژگيهايي که هر ماده ظاهر ساز بايد داشته باشد، مي‎توان به موارد زير اشاره نمود :
توانايي تشکيل يک لايه نازک بر سطح داشته باشد و به راحتي نيز زدوده شود .
به وسيله نفوذ کننده به راحتي خيس شده و جذب کننده خوبي باشد .
يک زمينه براي نمايش نقصها بر روي سطح ايجاد کند .
از نظر فيزيکي نه زياد خشک و نه به شدت جاذب رطوبت باشد تا نشانه‎هاي مشخص و روشني از عيب ايجاد کند .
از نظر شيميايي نبايد براي اپراتور و همچنين قطعه تحت بازرسي آسيب‎رسان باشد .
